熱き魂を持った技術者による、ひらめきと技術がここに集結。
GOKISOが誇るGOKISOハブの特長をご紹介いたします。
正規販売小売希望価格
わずか0.5gの力でホイールを動かすかつてない回転性能。
軽く力を加えるだけで、ホイールがいつまでも回り続けることに
きっと驚かれると思います。
GOKISOのエンジニアが、材質や構造、形状などハブの可能性をゼロから追究。
回転のスムーズさに極限までこだわり、数々の画期的なアイデアを惜しみなく
投入した結果、耐荷重100kg、最高速303km/hに耐え得る
回転性能を得ることに成功しました。
また、ショックアブソーバー機構が驚くべく滑らかな理想の走りを実現し、
まるで、空の上を走っているような軽快さです。
特徴
GOKISO
専用ツールでフリーボディの入れ替え、メンテナンスが可能


GOKISO
専用ツールでフリーボディの入れ替え、メンテナンスが可能
これまでGOKISOハブでは出来なかった、
フリーボディの交換専用ツールを用いて出来るようになりました。
精密ベアリングを痛めることなく、ホイールのままどなたでも簡単に交換・メンテナンスが可能です。
400kg超の荷重でも回転軸のたわみを抑える、 衝撃吸収・弾性体サスペンション。
0.5mmのすき間が、荷重を吸収 します。

ヨーロッパのロードレースなどで見られる
「石畳」の走行シーン。そんな凹凸の激しい路面を走行する、または強い脚力による高トルクなど、強い外部応力を受けた時に従来のハブ構造ではハブボディが歪み、ベアリングに過剰な負荷が掛かることで回転軸が複雑にたわみ、軸受にねじれが生じます。
このとき軸受内部では、歪みによる回転抵抗が発生、ブレーキがかかった状態となり、ペダルを踏む余分な力が必要となります。
GOKISOハブは軸受のまわりに弾性体サスペンション構造を設け、さらにハブボディと軸受けを0.5mmのすき間を開けて構造的に浮かせることで
衝撃荷重を吸収、0.5mmのすき間によりハブボディの歪みも直接軸受には届かず、軸受の回転に影響を与えない
仕組みになっています。
ホイール取付時の負荷や歪みの影響を受けない 球面形状ナット・ワッシャー。
ワッシャーがフレームに沿って 斜めになることで、フランジの 歪みを補正します。
ホイールをクイックレバーでフレームに 組み付ける際の圧力により、 ハブシャフトに歪みが生じます。 こうした問題を解決するため、 球面ナット・ワッシャーを開発。 フレームの歪みとは無関係にハブシャフトを 真直に保つことができ、軸受にストレスを 与えないことで摩耗や損傷を低減、 回転をよりスムーズにしています。
自転車ハブを本質的に見直し、 理想を追究したテクノロジー。
素材は航空宇宙分野で使用されるA7075T73。
航空機ジェットエンジン用軸受の機械加工や、超精密工作機械の設計も手掛けるエンジニアならではの発想が、 従来の自転車ハブのクオリティを遥かに超えた設計をもたらしています。ボディシェルの素材は超々ジュラルミンのA7075T73。これは航空機の主翼などに使われている素材で、熱処理工程を一段階増やすことで、強度と耐久性を両立させています。無垢の金属から精密工作機械で一つひとつ削り出し、さらに手作業で鏡面加工を行うことで、美しく深いい艶と輝きを生み出しています。ボディシェルの表面には薄く木目の様な筋が見られますが、これがアノダイズ処理時に浮かび上がってくるA7075T73特有の析出模様で、航空素材の証しでもあります。
A7075T73。
シャフト剛性を約5倍に。
シャフトの歪みやたわみの原因は、自転車に乗る人の荷重、 路面走行時の瞬間的な衝撃や圧力、フレームとハブの組み付け時の クイックレバーによるクランプ圧など様々。 軽量化により細く・弱くなりがちなシャフトを太く・強くすることで、 当社比で5倍の剛性を実現。より真直なシャフトにより回転精度を高めています。 ハブの重量(フロント240g・リア455g)はシャフトの強度優先や ボディの厚肉化によるものです。

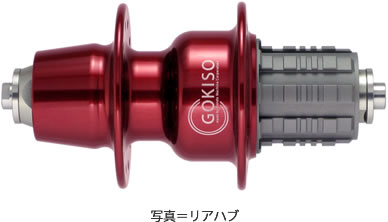

リアハブ
リアフリーシャフトの二重構造化。
リアハブには 1.路面からの突き上げ 2.フレームからかかる重量 3.ギアからかかる駆動のトルク という3つの外部応力が加わっています。 そのためハブの内部構造をメインシャフトとベアリングホルダーシャフトの 二重構造化し、シャフトの一部分のみに力が集中して歪みが出ないよう、 テコの原理を使い、複雑な外部応力を分散しています。
世界初、92等分型のラチェット構造。
ラチェット機構は爪式を採用していますが、 GOKISOは4本の爪で92等分という、より細かなラチェットを開発。 駆動ロスの少ない多等分数と高い剛性を両立した独自の設計となっています。 このシステムを生み出すため、ラチェット機構のパーツはすべて 精密工作機械で製作し、超精密金型に匹敵する加工精度を備えています。
リアハブ
非接触形シール付深溝球軸受。
従来のハブ構造は、ハブ本体とシャフトの間の空間に ベアリング鋼球が配置され、シャフトの歪み・たわみにより軸受に ねじれが生じやすい構造でした。
NTN製精密機械用軸受の採用。
自転車用ハブは通常、耐荷重性を確保するために鋼球径を大きくしなければならず、その分、摩擦も発熱も大きくなり軸受の回転性能が大きく低下します。 ところがGOKISOハブで採用された軸受は鋼球径が直径2mmの精密機械用の 高品質素材によるものです。鋼球を月と想定すると表面の凹凸高低差は 70m以下という真球度が、回転精度を飛躍的に高めます。
ベアリング
世界初、ダブルベアリング構造。
一般的には、ハブの両端左右一対に軸受が配置されます。
GOKISOハブの場合、片側だけで二つの軸受を配置する『ダブルベアリング構造』を採用しました。
片輪で合計4個もの超精密深溝ベアリング(NTN製 P5等級)を配置。これにより耐荷重性を向上させ、回転時にベアリングから発生する上下方向の微振動を最小限に抑えます。
カットモデル
リアハブでは、フリー部分にも深溝ベアリングを配置し、計7つのベアリングが使用されています。
ホイールの回転とフリーボディの回転を受け持つベアリングをそれぞれ独立配置させることで、個々のベアリングが最も効率よく回転出来る構造としました。
さらにそれぞれのベアリングを左右に広くレイアウトさせたことで、外部応力に対して最も強度の出る軸受け構造を実現しています。
Color variation
※写真はイメージ画像です。実際の色合いとは多少異なる場合があります。
仕様
2013モデル
 フロントハブ
フロント 700Cロードバイク用
ワイドフランジハブ
小径車用
ナローフランジハブ
エンド幅 100 mm
スポーク穴数 20, 24, 28, 32, 36 H
フランジ幅 29.5 mm / 29.5 mm 22.5 mm / 22.5 mm
P.C.D Φ 46 mm
推奨スポーク HOSHI(星工業株式会社)
ベアリング仕様 非接触型シール付深溝玉軸受(DIN P5)
ベアリング個数 4ヶ
重量 240 g
 リアハブ
リア 700Cロードバイク用
ワイドフランジハブ
小径車用
ナローフランジハブ
フリーボディ カンパニョーロ 10・11s シマノ 11s
(8-10s,SRAM互換)
カンパニョーロ 10・11s シマノ 11s
(8-10s,SRAM互換)
フリーボディ
交換
シマノ 11s ⇐⇒ カンパニョーロ 10・11s
エンド幅 130 mm
スポーク穴数 24, 28, 32, 36 H
フランジ幅* 27.6 mm / 16.5 mm 25.5 mm / 16.5 mm
P.C.D* Φ 53mm / Ф 61mm
mm / mm = 反フリー側 / フリー側
推奨スポーウ HOSHI(星工業株式会社)
ベアリング仕様 非接触型シール付深溝玉軸受(DIN P5)
ベアリング個数 7ヶ
ラチェット 4爪 92ノッチ
重量 455 g
 リアハブ
リア 700Cロードバイク用
ワイドフランジハブ
小径車用
ナローフランジハブ
フリーボディ Shimano10s 専用
(9s使用不可)
Shimano 9s
(8s, SRAM互換)
Shimano10s 専用
(9s使用不可)
Shimano 9s
(8s, SRAM互換)
フリーボディ
交換
シマノ 10s ⇐⇒ シマノ 9s
エンド幅 130 mm
スポーク穴数 24, 28, 32, 36 H
フランジ幅* 30.5 mm / 17.5 mm 25.5 mm / 17.5 mm
P.C.D* Φ 53mm / Ф 58mm
mm / mm = 反フリー側 / フリー側
推奨スポーウ HOSHI(星工業株式会社)
ベアリング仕様 非接触型シール付深溝玉軸受(DIN P5)
ベアリング個数 7ヶ
ラチェット 4爪 92ノッチ
重量 455 g
※上記仕様は予告なく変更することがあります。
